CADでSTEPファイルを作成する方法

STEPファイルとは？

STEPファイル（.step または .stp） は、 ISO 10303 規格に基づいた 3D CADデータの交換用フォーマット です。

特徴:

• ソフトウェア間での互換性が高い
• 3D形状データを中立形式で保存可能
• 部品・アセンブリの情報を保持できる
• 製造業（機械設計・電気筐体設計）で最も広く使われる中立フォーマット

例えば、SolidWorksで設計した部品をFusion 360やCATIAで開くときに利用されます。

代表的なCADでのSTEPファイル作成方法

以下情報には誤りがある場合があります　本ページ作成日8/21記載

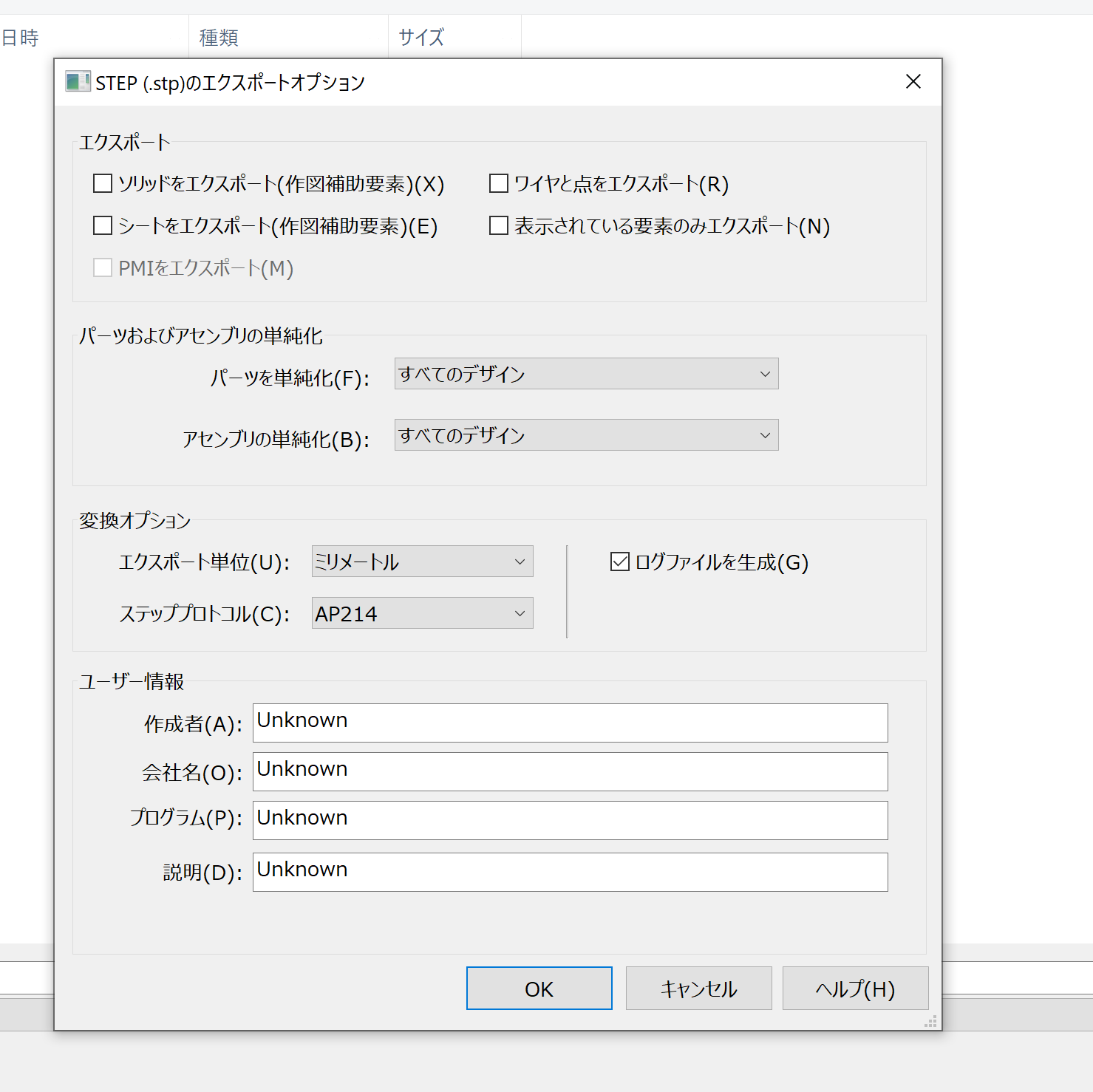

Solid Edge

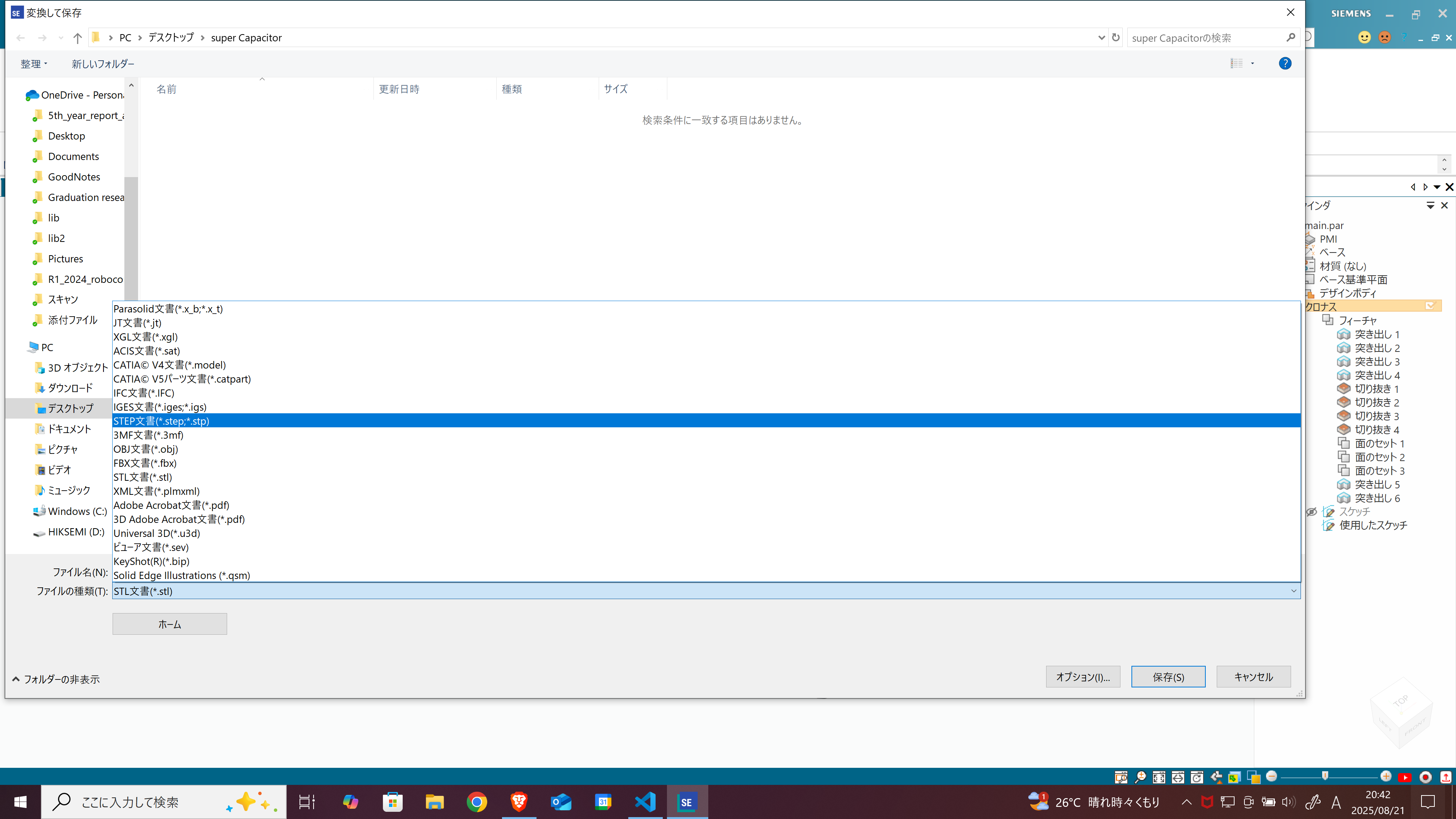

1. メニューから 「ファイル → 変換して保存」 を選択

2. 保存 をクリック

SolidWorks

1. メニューから 「ファイル → 名前を付けて保存」 を選択
2. 保存形式のプルダウンから 「STEP AP203/214/242」 を選択
3. 必要に応じて オプション設定（単位や精度） を調整
4. 保存 をクリック

Autodesk Fusion 360

1. 左上の 「ファイル → エクスポート」 を選択
2. 「ファイルタイプ」から **STEPファイル（*.step, .stp）* を選ぶ
3. 出力先フォルダを指定
4. OK を押すとクラウド経由で変換・ダウンロード可能

AutoCAD (3Dモデリング)

1. 「EXPORT」コマンド を入力
2. ファイル形式から **STEP (*.stp, .step)* を選択
3. 保存先を指定してエクスポート

CATIA

1. 「ファイル → 変換」 をクリック
2. 出力形式として STEP を選択
3. AP203 / AP214 / AP242 の規格を指定可能
4. 保存

Autodesk Inventor

1. 「ファイル → エクスポート → CAD形式」 を選択
2. ファイルタイプで **STEPファイル（*.stp, .step）* を選ぶ
3. オプションで 精度・単位・アセンブリ構成 を指定
4. 保存
